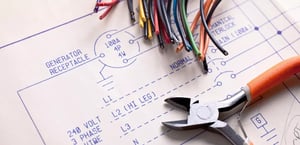

schematic design 2

Kas yra išmanių schemų kūrimas?

Susipažinkite su išmanių schemų kūrimo pasauliu – keliami iššūkiai ir tikslai, inžinerinės disciplinos ir pramonės šakos, susijusios su schemų kūrimu.

Schematinio projektavimo apibrėžimai

Schematinis projektavimas (angl. Schematic Design) – tai procesas, kurio metu kuriamos principinės ir technologinės schemos – loginės diagramos, perteikiančios procesą arba veikimo principą. Tokios schemos aiškiai parodo, kokie komponentai sudaro sistemą ir kaip jie tarpusavyje sujungti – tai gali būti elektros bei automatikos, technologinių vamzdynų, pneumatikos arba hidraulikos valdymo schemos.

Schemos plačiai naudojamos įvairiose srityse: elektrotechnikos, technologinių procesų (PFD/P&ID), pneumatikos ir hidraulikos inžinerijoje.

Schemos ir komponentų išdėstymo brėžiniai

Principinių ir technologinių schemų kūrimas yra vienas svarbiausių bet kurio projektavimo ar dokumentacijos proceso etapų. Dažnai projektai prasideda būtent nuo schemų. Diagramos suteikia aiškią, lengvai suprantamą visos sistemos komponentų ir jų tarpusavio ryšių apžvalgą. Vėliau jos tampa pagrindu kuriant išdėstymo brėžinius.

Išdėstymo brėžiniai – tai mechaniniai brėžiniai, tiksliai atvaizduojantys fizinę komponentų padėtį galutiniame produkte. Jie dažniausiai rengiami 2D formatu, tačiau vis dažniau naudojami ir 3D išdėstymai, kurie suteikia papildomos naudos visoms komandoms: nuo geresnės dokumentacijos iki gamybai pritaikytų, optimizuotų dizainų.

Įdomu, kaip schemų projektavimas įsilieja į bendrą projektavimo procesą?

Peržiūrėkite šią el. knygą, kurioje išsamiai paaiškinama, kaip tarpusavyje susiję elektros ir mechanikos projektavimo etapai, o taip pat pateikiami realūs praktiniai pavyzdžiai.

 Atsisiųsti eBook

Kodėl svarbus išmanus technologinių ir principinių schemų kūrimas?

Projektuojančiam inžinieriui

Naudojant Electrical Schematics išmaniojo projektavimo įrankius, ženkliai padidinamas projektavimo efektyvumas ir sumažinamas pasikartojančių rankinių užduočių kiekis.

Pagrindinės naudos projektuojančiam inžinieriui:

  • Automatizuotas žymėjimas ir laidų numeracija: įrankiai automatiškai generuoja laidų numerius, komponentų žymes ir jungčių informaciją – tai padeda išvengti klaidų ir taupo laiką.

  • Duomenų bazės pagrindu veikiantis projektavimas: visi komponentai jungiami su techniniais duomenimis (gamintojas, modelis, specifikacijos), todėl lengva keisti ar pakeisti dalis, pernauduoti esamus sprendimus ar atlikti analizę.

  • Modulių ir schemų pernaudojimas: galima greitai pernaudoti anksčiau kurtas funkcines grandines, blokus ar visus mazgus – spartesnis darbas ir vientisesnis rezultatas.

  • Automatiniai ataskaitų ir specifikacijų generavimai: sistema pati parengia jungčių, komponentų, kabelių žiniaraščius ir kitus dokumentus – tai ne tik greičiau, bet ir tiksliau.

  • Mažesnė klaidų tikimybė: automatizuoti veiksmai ir loginiai ryšiai tarp elementų padeda išvengti žmogiškųjų klaidų bei leidžia lengviau atlikti projektų validaciją.

  • Daugiau laiko kūrybai ir inovacijoms: atlikus nuobodžius veiksmus automatiškai, inžinieriai gali susitelkti į svarbiausią – inovatyvių ir efektyvių sprendimų kūrimą.

Eksploatuojančiam inžinieriui

Naudojant tokius įrankius kaip Electrical Schematics, technologinių ir principinių schemų braižymas tampa ne tik efektyvesnis, bet ir kur kas naudingesnis eksploatavimo fazėje.

Pagrindiniai privalumai eksploatuojančiam inžinieriui:

  • Loginiai ryšiai tarp simbolių: schemoje visi komponentai susiejami loginiais ryšiais, todėl aiškiai matomas jų tarpusavio veikimas. Tai padeda greitai suprasti sistemos struktūrą ir aptikti galimus trikdžius ar priežiūros taškus.

  • Duomenų bazės integracija: visi komponentai siejami su techniniais duomenimis, esančiais centralizuotoje duomenų bazėje. Tai leidžia automatizuoti žymėjimus, užtikrinti duomenų tikslumą ir lengvai atlikti paiešką.

  • Išorinių eksploatavimo sistemų integracija: schemos tampa duomenų šaltiniu išorinėms sistemoms (pvz., priežiūros planavimui, stebėsenos sprendimams), leidžiant realiu laiku atvaizduoti informaciją schemose.

  • Priežiūros medis ir komponentų lokalizacija: sukuriamas aiškus eksploatuojamo objekto „priežiūros medis“, leidžiantis matyti, kur tiksliai įrengtas kiekvienas komponentas. Tai ypač svarbu atliekant diagnostiką ar techninę priežiūrą.

  • Greita paieška ir informacijos prieinamumas: visi komponentai ir jų tarpusavio ryšiai gali būti greitai surandami pagal pavadinimą, funkciją, lokaciją ar kitus parametrus – tai ženkliai taupo laiką.

Kas dalyvauja išmanių schemų kūrime?

Atsižvelgiant į plačią schemų projektavimo taikymo sritį, panagrinėkime pagrindinius specialistus, kurie aktyviai dalyvauja šiame procese.

icon-Engineering-Diagrams-Electrical-Diagram-transparent-background

Elektros inžinierius

Elektros ir automatikos sistemų projektuotojai atlieka esminį vaidmenį rengiant elektros principines ir technologines schemas. Šios schemos – tai pirminis žingsnis elektros ir automatikos sistemų projektavimo ir dokumentavimo procese, reikalaujantis gilios tiek funkcinės logikos, tiek fizinių komponentų išdėstymo analizės. Rengdami išmanias schemas, inžinieriai sisteminiu lygmeniu apibrėžia komponentų tarpusavio sujungimus, užtikrindami vientisą supratimą tarp visų projektavimo ir gamybos grandžių dar prieš pradedant detalią produkto inžinerinę plėtrą.

icon-Engineering-Diagrams-Pneumatic-Diagram-transparent-background

Pneumatinių sistemų inžinierius

Pneumatinių sistemų inžinieriai projektavimą pradeda nuo aiškių ir tvarkingų principinių schemų, kurios apima tiek valdymo logiką, tiek komponentų išdėstymą. Šios schemos yra būtinos efektyviam projektavimo procesui ir sistemos funkcionavimui užtikrinti. Pramonės automatikoje, automobilių ir gamybos srityse naudojamos pneumatines sistemos reikalauja tikslaus komponentų išdėstymo ir kruopščiai suplanuotų pneumatinių grandinių, kad būtų pasiektas maksimalus našumas ir saugumas. Pradėję nuo scheminio projektavimo, inžinieriai gali kompleksiškai vertinti sistemos logiką, struktūrą ir funkcionalumą jau ankstyvame etape.

icon-Engineering-Diagrams-Hydraulic-Diagram-transparent-background

Hidraulinių sistemų inžinierius

Kaip ir pneumatinių sistemų projektuotojai, hidraulinių sistemų inžinieriai specializuojasi skysčių galios sistemose. Jie atsakingi ne tik už tinkamų komponentų parinkimą hidraulinėms grandinėms, bet ir už jų veikimo optimizavimą bei saugumo užtikrinimą. Kokybiškos principinės schemos projektavimo pradžioje yra itin svarbios – jos leidžia tiksliai apibrėžti sistemos logiką, užtikrina efektyvų komandų bendradarbiavimą, mažina klaidų riziką ir sutrumpina produkto pateikimo rinkai laiką.

icon-Engineering-Diagrams-P&ID-Diagram-transparent-background

Sistemų architektas / Procesų inžinierius

Tarp schemų projektavimo specialistų svarbų vaidmenį taip pat atlieka sistemų architektai bei procesų inžinieriai. Kaip minėta anksčiau, schemų taikymas neapsiriboja vien elektros, pneumatinių ar hidraulinių sistemų sritimis – jis ypač naudingas kuriant sisteminę viso projekto ar gaminio darbo schema, kur susiejamos visos disciplinos: nuo elektros ar skysčių galios iki technologinių procesų schemų (PFD) ar vamzdynų ir instrumentų schemų (P&ID).

Siūlomi sprendimai

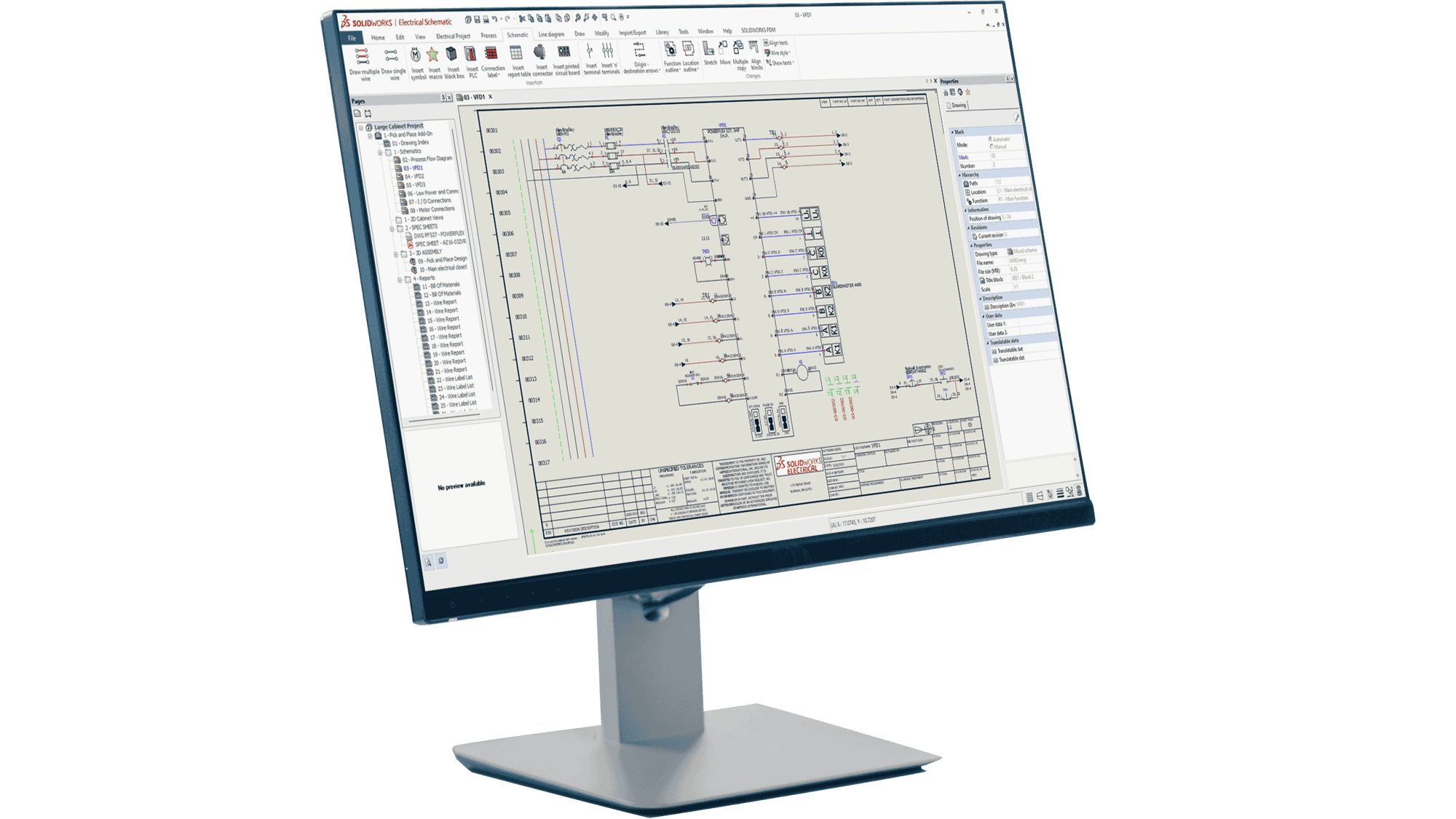

Electrical Schematic Designer

Electrical Schematic

Electrical Schematic – tai multi-disciplininė, universali principinių ir technologinių schemų kūrimo priemonė, suteikianti pažangias projektavimo galimybes. Nesvarbu, ar dirbate su elektros, hidraulinėmis, pneumatinėmis sistemomis ar PFD/P&ID schemomis, Electrical Schematic supaprastins jūsų projektavimo eigą – ataskaitas sukursite vos per kelias sekundes, o dokumentacija bus automatiškai atnaujinama projektavimo metu. Ši sistema automatizuoja pasikartojančias užduotis, todėl darbo procesas tampa efektyvesnis, o inžinieriai gali daugiau dėmesio skirti pačiam projektavimui.

Egzistuoja dvi konfigūracijos, kurios pritaikomos priklausomai nuo poreikį ir naudojimo ypatybių:

  • SOLIDWORKS Electrical Schematics - programa, kuri gali būti instaliuojama kompiutyryje. Duomenų bazė gali būtį instaliuojamas serveryje centralizuotam saugojimui, valdymui bei integracijai su kitomis įmonėse esančiomis verslo valdymo sistemomis (angl. ERP). Programa pritaikyta naudoti su SOLIDWRKS PDM ir DraftSight. Taip pat yra specializuotas įrankis schemų peržiūrai tiesiai iš centralizuotos duombazės: SOLIDWORKS Electrical Schematics Viewer.
  • Electrical Schematic Designer – tai su debesija susieta SOLIDWORKS Electrical Schematic versija, leidžianti lengviau bendradarbiauti, dalintis failais ir naudotis debesų saugykla. Electrical Schematic Designer ypač tinkamas tiems, kurie dirba nuotoliu, kur svarbus lankstumas ir prieiga iš bet kurios lokacijos. Šis debesų pagrindu veikiantis sprendimas leidžia saugoti projektų failus internete, suteikdamas jums ir jūsų komandai daugiau laisvės – kaip ir kur dirbti.

SOLIDWORKS Electrical 3D

SOLIDWORKS Electrical 3D

SOLIDWORKS Electrical 3D veikia kaip jungtis tarp jūsų 2D principinių ir technologinių schemų ir 3D projekto.

Šis sprendimas leidžia sklandžiai integruoti 2D ir 3D aplinkas – jūsų 2D schemos sinchronizuojamos su 3D modeliais, todėl bet koks pakeitimas vienoje vietoje automatiškai atsispindi visur. Taip išvengiama žmogiškųjų klaidų ir taupomas laikas, kurį kitaip tektų skirti nuobodžiam failų atnaujinimui. O galimybė atlikti kabelių ir laidų trasavimą bei pynių projektavimą  3D aplinkoje leidžia tiksliai paskaičiuoti laidų ilgius ir ankstyvoje stadijoje turėti tikslius žiniaraščius.

Programa gali dirbti su SOLIDWORKS 3DCAD klasikine versija ir su debesijos 3DEXPERIENCE SOLIDOWKRS konfigūracija.
